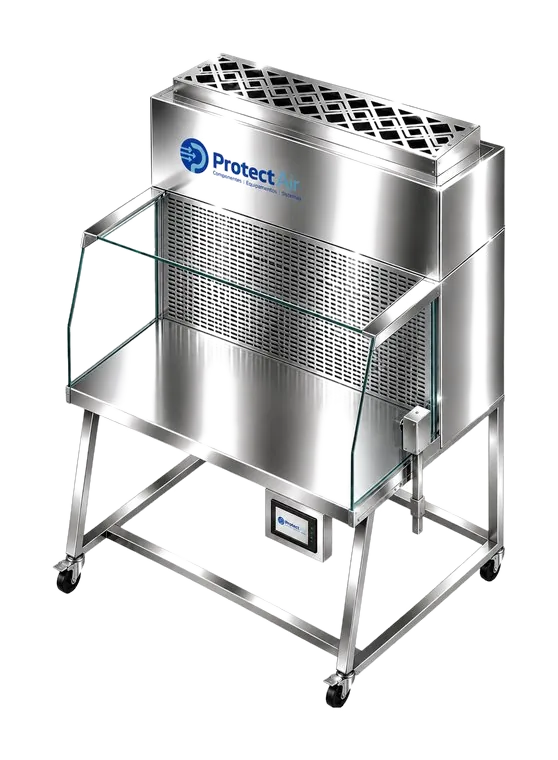

Cabine de Fluxo Laminar Horizontal
Fluxo horizontal unidirecional sobre a bancada, com pré-filtro G4 e filtro absoluto HEPA H14. Proteção do produto e do processo, com construção em inox AISI 304 ou aço carbono RAL 9003.
O essencial
A leitura que antecede a ficha técnica
Aplicação
Laboratórios, farmacêuticas, hospitais, alimentícia, biotecnologia e pesquisa. Proteção do produto e do processo em bancada.
Filtragem
Pré-filtro G4 plissado e filtro absoluto HEPA H14, com eficiência mínima de 99,995% para partículas de 0,3 µm.
Construção
Aço inox AISI 304 polido, área de trabalho em inox, visor frontal em vidro temperado e rodízios para movimentação.
Automação
CLP com IHM touchscreen de 4,3 polegadas, ajuste dos ventiladores EC e monitoramento de saturação dos filtros.
As áreas listadas são as mais frequentes no material técnico. O mesmo equipamento atende outros processos; descreva a sua aplicação ao comercial para confirmar o modelo adequado.
Dados do equipamento
Especificações técnicas
Transcritas da ficha técnica oficial do equipamento.
| Item | Especificação |
|---|---|
| Fluxo de ar | Horizontal unidirecional |
| Pré-filtro | G4 plissado |
| Filtro final | HEPA H14 |
| Eficiência do filtro HEPA | ≥ 99,995% para partículas de 0,3 µm. |
| Motorização | Motor eletrônico EC |
| Velocidade média do fluxo | 0,45m/s ±20% |
| Iluminação | LED 6000K |
| IHM | Touchscreen 4,3" |
| Construção | Aço inox AISI 304 polido |
| Área Interna | Aço inox AISI 304 polido |
| Alimentação elétrica | 220 V - Monofásico |
| Frequência | 60 Hz |
| Potência | Conforme modelo |
| Ruído operacional | ≤ 65 dB |
| Normas de referência | ISO 14644-1 / NBR ISO 14644-1 |
A ficha técnica completa, com desenho dimensional e a configuração aplicada ao seu processo, sai pelo comercial.
Pedir a ficha completa no WhatsAppDimensões
Tabela dimensional
| MODELO | LARGURA (A) mm | PROFUNDIDADE (C) mm | ALTURA (B) mm | POTÊNCIA W |
|---|---|---|---|---|
| FLH180 | 1890 | 1170 | 2100 | 190 W |
Dimensões externas, em milímetros, com altura total incluindo rodízios. Outras dimensões sob consulta.
Documentação garantida
O que acompanha o equipamento, e o que continua depois
A documentação de qualificação entra no sistema da qualidade do cliente e vira prova de inspeção. Ela acompanha este equipamento, declarada em proposta.
- DQQualificação de projeto: desenhos, especificação técnica e requisitos de usuário.
- IQQualificação de instalação: verificação física, conexões, manuais e documentos de fabricante catalogados.
- OQQualificação de operação: ensaios documentados dentro das faixas definidas.
- PQQualificação de desempenho: ensaios em condição real de uso.
E depois da entrega
Certificação anual garantida, com ensaios de velocidade de fluxo, contagem de partículas e integridade dos filtros. Troca de filtro e reposição de peças com quem fabricou o equipamento.
Falar sobre qualificaçãoOpcionais
O que pode entrar no escopo
- Conector RJ45 Ethernet para comunicação em rede
- IHM touchscreen 7" para melhor visualização, operação e monitoramento
Fluxo Laminar Vertical
Fluxo Vertical ModularOrçamento do Fluxo Laminar Horizontal
Mande as medidas da sala e a aplicação. O time comercial responde com proposta e escopo de documentação declarado.
