Pesagem e transferência

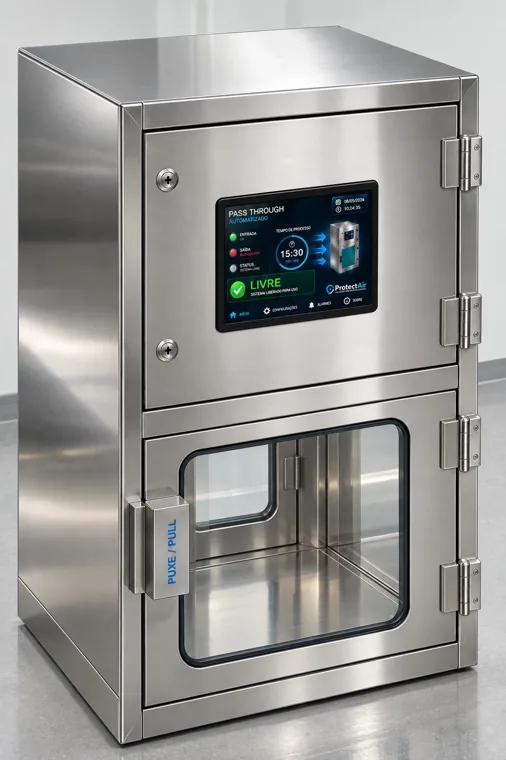

Pass Through Automatizado
Câmara de passagem de materiais entre áreas com classificações diferentes, com intertravamento eletrônico de portas, tempo de processo programável e alarmes visuais e sonoros.
O essencial
A leitura que antecede a ficha técnica
Aplicação
Transferência de materiais entre ambientes controlados, reduzindo o risco de contaminação cruzada em salas limpas e áreas críticas.
Intertravamento
Portas com intertravamento eletrônico: uma abre somente após o fechamento da outra. Alarmes visuais e sonoros.
Controle
CLP com IHM touchscreen de 4,3 polegadas e tempo de processo programável, no padrão de 5 a 60 segundos.
Registro
Armazenamento de eventos e alarmes, com integração a sistemas supervisórios.
As áreas listadas são as mais frequentes no material técnico. O mesmo equipamento atende outros processos; descreva a sua aplicação ao comercial para confirmar o modelo adequado.
Dados do equipamento
Especificações técnicas
Transcritas da ficha técnica oficial do equipamento.
| Item | Especificação |
|---|---|
| Estrutura | Aço Inox AISI 304 ou Aço Carbono com pintura eletrostática |
| Acabamento | Sanitário |
| Portas | Intertravamento eletrônico (uma abre após o fechamento da outra) |
| Sistema de controle | CLP com IHM touchscreen |
| Interface | Touchscreen colorido de 4,3" |
| Sinalização | Luzes indicativas de status (Entrada, Processo, Saída e Alarme) |
| Tempo de Processo | Programável (Padrão: 5 a 60 segundos) |
| Registro de Dados | Armazenamento de eventos e alarmes |
| Alarmes | Visuais e sonoros |
| Alimentação Elétrica | 220V - 50/60 Hz |
| Consumo | Máx. 150W |
| Puxador | Ergonômico (somente na porta inferior) |
| Dobradiças | Aço Inox com fechamento automático |
A ficha técnica completa, com desenho dimensional e a configuração aplicada ao seu processo, sai pelo comercial.
Pedir a ficha completa no WhatsAppDimensões
Tabela dimensional
| MODELO | DIMENSÕES EXTERNAS (mm) - Larg (A) | DIMENSÕES EXTERNAS (mm) - Profun (B) | DIMENSÕES EXTERNAS (mm) - Altura (C) | DIMENSÕES INTERNAS (mm) - Largura | DIMENSÕES INTERNAS (mm) - Profundidade | DIMENSÕES INTERNAS (mm) - Altura |
|---|---|---|---|---|---|---|
| PTA-500 | 636 | 550 | 1074 | 500 | 500 | 500 |
Medidas em milímetros. Outras dimensões sob consulta.
Documentação garantida
O que acompanha o equipamento, e o que continua depois
A documentação de qualificação entra no sistema da qualidade do cliente e vira prova de inspeção. Ela acompanha este equipamento, declarada em proposta.
- DQQualificação de projeto: desenhos, especificação técnica e requisitos de usuário.
- IQQualificação de instalação: verificação física, conexões, manuais e documentos de fabricante catalogados.
- OQQualificação de operação: ensaios documentados dentro das faixas definidas.
- PQQualificação de desempenho: ensaios em condição real de uso.
E depois da entrega
Certificação anual garantida, com ensaios de velocidade de fluxo, contagem de partículas e integridade dos filtros. Troca de filtro e reposição de peças com quem fabricou o equipamento.
Falar sobre qualificaçãoOpcionais
O que pode entrar no escopo
- Ventiladores radiais EC de alta eficiência
- Lâmpada UV
Cabine de Pesagem
Esterilizador de EsferasOrçamento do Pass Through
Mande as medidas da sala e a aplicação. O time comercial responde com proposta e escopo de documentação declarado.
