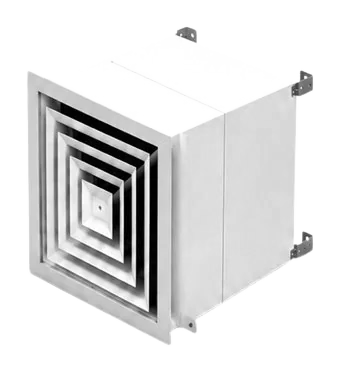

Caixa de Filtro Terminal
Estágio final de filtragem no insuflamento do ambiente classificado. Filtro absoluto HEPA H14 conforme EN 1822, com eficiência mínima de 99,995% para partículas de 0,3 µm.
O essencial
A leitura que antecede a ficha técnica
Aplicação
Estágio final de filtragem no insuflamento de ambientes críticos, em sistemas de pressão positiva.
Filtragem
Filtro absoluto HEPA H14 conforme EN 1822, com eficiência mínima de 99,995% para partículas de 0,3 µm.
Construção
Chapa de aço carbono com pintura eletrostática branca RAL 9003, em construção vedada.
Instalação
Fixação superior por barra roscada ou lateral tipo sanduíche, com difusor de 4 vias, perfurado, unidirecional ou especial.
As áreas listadas são as mais frequentes no material técnico. O mesmo equipamento atende outros processos; descreva a sua aplicação ao comercial para confirmar o modelo adequado.
Dados do equipamento
Especificações técnicas
Transcritas da ficha técnica oficial do equipamento.
| Item | Especificação |
|---|---|
| Sistema de filtragem | Filtro absoluto HEPA H14 |
| Eficiência | Eficiência mínima de 99,995% para partículas de 0,3 µm |
| Construção | Construção em chapa de aço carbono |
| Acabamento | Acabamento com pintura eletrostática na cor branca RAL 9003 |
| Vedação | Construção vedada |
| Fixação | Sistema de fixação superior ou lateral |
A ficha técnica completa, com desenho dimensional e a configuração aplicada ao seu processo, sai pelo comercial.
Pedir a ficha completa no WhatsAppDimensões
Tabela dimensional
| MODELO | DIMENSÕES DO FILTRO (mm) | VAZÃO MÁX (m³/h) | A | B | C | ØD | E | F |
|---|---|---|---|---|---|---|---|---|
| CFT 305-78 | 305x305x78 | 270 | 382 | 410 | 362 | 150 | 430 | 380 |
| CFT 305-150 | 305x305x150 | 370 | 382 | 410 | 362 | 150 | 498 | 448 |
| CFT 457-78 | 457x457x78 | 600 | 534 | 584 | 514 | 200 | 430 | 380 |
| CFT 457-150 | 457x457x150 | 780 | 534 | 584 | 514 | 200 | 498 | 448 |
| CFT610-78 | 610x610x78 | 1070 | 658 | 735 | 665 | 250 | 430 | 380 |
| CFT 610-150 | 610x610x150 | 1400 | 658 | 735 | 665 | 250 | 498 | 448 |
| CFT 610-292 | 610x610x292 | 3600 | 658 | 735 | 665 | 300 | 640 | 590 |
Medidas em milímetros. A: largura externa da caixa; B: largura externa do difusor; C: centro dos furos de fixação; ØD: diâmetro do colarinho; E: altura externa; F: altura útil. A linha CFT 610-292 atende aplicações de alta vazão.
Documentação garantida
O que acompanha o equipamento, e o que continua depois
A documentação de qualificação entra no sistema da qualidade do cliente e vira prova de inspeção. Ela acompanha este equipamento, declarada em proposta.
- DQQualificação de projeto: desenhos, especificação técnica e requisitos de usuário.
- IQQualificação de instalação: verificação física, conexões, manuais e documentos de fabricante catalogados.
- OQQualificação de operação: ensaios documentados dentro das faixas definidas.
- PQQualificação de desempenho: ensaios em condição real de uso.
E depois da entrega
Certificação anual garantida, com ensaios de velocidade de fluxo, contagem de partículas e integridade dos filtros. Troca de filtro e reposição de peças com quem fabricou o equipamento.
