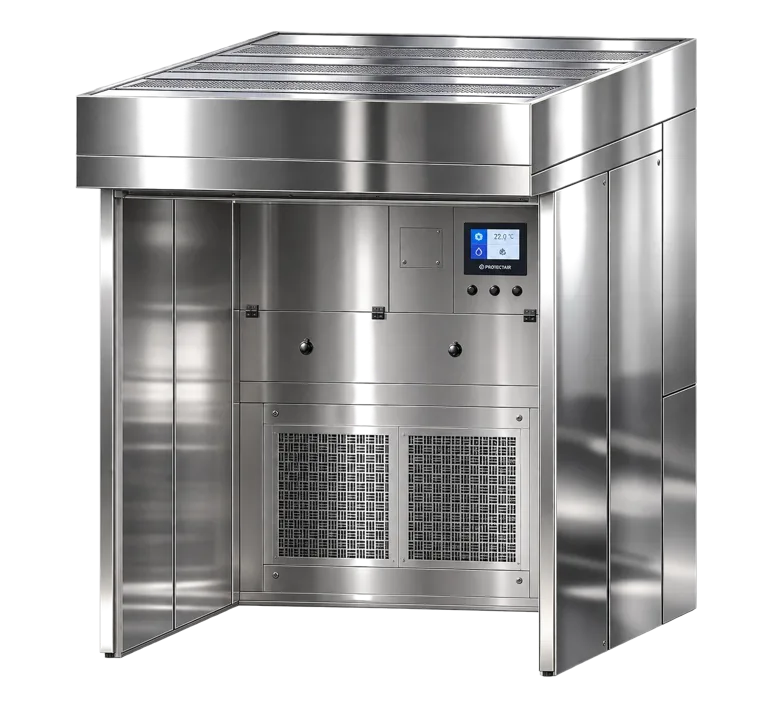

Cabine de Pesagem e Amostragem
Cabine de pesagem e amostragem com três estágios de filtragem: pré-filtro G4, filtro fino F9 e filtro absoluto HEPA H14. Contenção de pós e proteção do operador durante pesagem, amostragem e manipulação.
O essencial
A leitura que antecede a ficha técnica
Aplicação
Pesagem e amostragem de pós e produtos farmacêuticos, com proteção do operador, do processo e do meio ambiente.
Filtragem
Três estágios: pré-filtro G4 plissado, filtro bolsa F9 e filtro absoluto HEPA H14, eficiência mínima de 99,995% para 0,3 µm.
Construção
Inox AISI 304 polido com acabamento sanitário e telas de proteção em inox.
Automação
CLP com IHM touchscreen, monitoramento de pressão diferencial dos filtros HEPA e integração com supervisórios.
As áreas listadas são as mais frequentes no material técnico. O mesmo equipamento atende outros processos; descreva a sua aplicação ao comercial para confirmar o modelo adequado.
Dados do equipamento
Especificações técnicas
Transcritas da ficha técnica oficial do equipamento.
| Item | Especificação |
|---|---|
| Fluxo de ar | Vertical Unidirecional |
| Pré-Filtro | G4 Plissado |
| Filtro intermediário | Bolsa F9 |
| Filtro Final | HEPA H14 |
| Eficiência do filtro HEPA | ≥ 99,995% para partículas de 0,3 µm |
| Motorização | Motor radial EC |
| Iluminação | LED 6500K |
| IHM | Touchscreen 4,3" |
| Construção | Inox AISI 304 polido / Aço carbono com pintura branca |
| Área interna | Aço inox AISI 304 polido |
| Alimentação elétrica | 220V monofásico/bifásico // 220V trifásico // 380V trifásico + neutro |
| Frequência | 50/60 Hz |
| Potência | Conforme modelo |
| Ruído operacional | ≤ 70dB |
| Normas de referência | ISO 14644-1 / NBR 14644-1 |
A ficha técnica completa, com desenho dimensional e a configuração aplicada ao seu processo, sai pelo comercial.
Pedir a ficha completa no WhatsAppDimensões
Tabela dimensional
| MODELO | COMP. EXT. (A) | LARG. EXT. (B) | ALT. EXT. (C) | COMP. INT. (D) | LARG. INT. (E) | ALT. INT. (F) |
|---|---|---|---|---|---|---|
| CPA 1212 | 1325 | 1515 | 2600 | 1220 | 650 | 2100 |
| CPA 1218 | 1325 | 2150 | 2600 | 1220 | 1300 | 2100 |
| CPA 1224 | 1325 | 2780 | 2600 | 1220 | 1930 | 2100 |
| CPA 1818 | 1945 | 2150 | 2600 | 1840 | 1300 | 2100 |
| CPA 1824 | 1945 | 2780 | 2600 | 1840 | 1930 | 2100 |
| CPA 2424 | 2550 | 2780 | 2600 | 2450 | 1930 | 2100 |
Medidas em milímetros. Dimensões e área útil de trabalho podem variar conforme a configuração do projeto. Dimensões personalizadas sob consulta.
Documentação garantida
O que acompanha o equipamento, e o que continua depois
A documentação de qualificação entra no sistema da qualidade do cliente e vira prova de inspeção. Ela acompanha este equipamento, declarada em proposta.
- DQQualificação de projeto: desenhos, especificação técnica e requisitos de usuário.
- IQQualificação de instalação: verificação física, conexões, manuais e documentos de fabricante catalogados.
- OQQualificação de operação: ensaios documentados dentro das faixas definidas.
- PQQualificação de desempenho: ensaios em condição real de uso.
E depois da entrega
Certificação anual garantida, com ensaios de velocidade de fluxo, contagem de partículas e integridade dos filtros. Troca de filtro e reposição de peças com quem fabricou o equipamento.
Falar sobre qualificaçãoOpcionais
O que pode entrar no escopo
- Conector RJ45 Ethernet para comunicação em rede
- Tomadas auxiliares adicionais conforme necessidade do processo
- IHM touchscreen 7" para melhor visualização, operação e monitoramento
Pass Through
Esterilizador de EsferasOrçamento da Cabine de Pesagem
Mande as medidas da sala e a aplicação. O time comercial responde com proposta e escopo de documentação declarado.
