Ar e infraestrutura

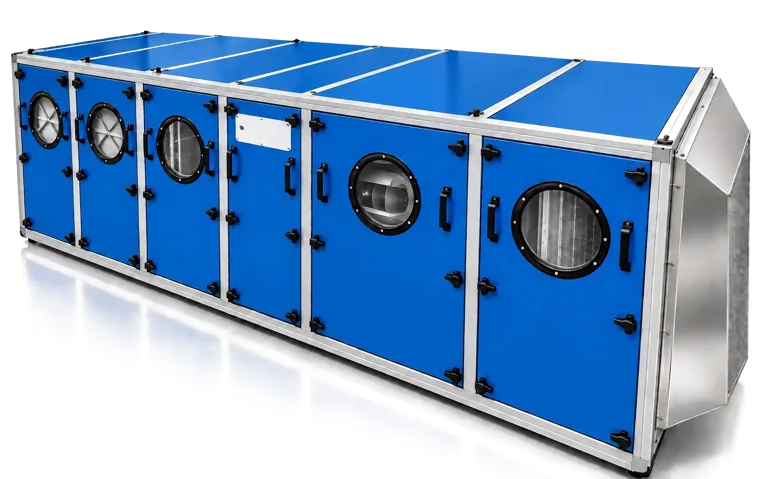

Unidade de Tratamento de Ar
Unidade de tratamento de ar para salas limpas e ambientes controlados, com filtragem de G4 a HEPA H13/H14, construção modular e controle de temperatura, umidade e pressão diferencial.
O essencial
A leitura que antecede a ficha técnica
Aplicação
Condicionamento, filtragem, renovação e distribuição do ar em salas limpas, áreas farmacêuticas, hospitalares e industriais.
Filtragem
Multietapas: pré-filtros G4 ou M5, filtros finos F7/F9 e absolutos HEPA H13 ou H14, conforme o projeto.
Construção
Modular, com painéis tipo sanduíche de isolamento termoacústico e bandeja de condensado em inox AISI 304.
Automação
CLP com IHM touchscreen, monitoramento de temperatura, umidade e pressão, comunicação Modbus TCP/IP ou BACnet.
As áreas listadas são as mais frequentes no material técnico. O mesmo equipamento atende outros processos; descreva a sua aplicação ao comercial para confirmar o modelo adequado.
Dados do equipamento
Especificações técnicas
Transcritas da ficha técnica oficial do equipamento.
| Item | Especificação |
|---|---|
| Aplicação | Condicionamento e tratamento de ar |
| Construção | Modular |
| Estrutura | Aço carbono |
| Filtragem | G4, M5, F9, HEPA H13/H14 |
| Ventilação | Centrífuga ou EC |
| Controle | CLP + IHM Touchscreen |
| Alimentação | 220V / 380V / 440V |
| Frequência | 50/60 Hz |
| Comunicação | Modbus TCP/IP, BACnet |
| Normas | ISO 14644 / GMP |
| Configuração | Conforme Projeto |
A ficha técnica completa, com desenho dimensional e a configuração aplicada ao seu processo, sai pelo comercial.
Pedir a ficha completa no WhatsAppDimensões
Tabela dimensional
Configuração e dimensões conforme o projeto. Dimensões personalizadas sob consulta.
Documentação garantida
O que acompanha o equipamento, e o que continua depois
A documentação de qualificação entra no sistema da qualidade do cliente e vira prova de inspeção. Ela acompanha este equipamento, declarada em proposta.
- DQQualificação de projeto: desenhos, especificação técnica e requisitos de usuário.
- IQQualificação de instalação: verificação física, conexões, manuais e documentos de fabricante catalogados.
- OQQualificação de operação: ensaios documentados dentro das faixas definidas.
- PQQualificação de desempenho: ensaios em condição real de uso.
E depois da entrega
Certificação anual garantida, com ensaios de velocidade de fluxo, contagem de partículas e integridade dos filtros. Troca de filtro e reposição de peças com quem fabricou o equipamento.
Falar sobre qualificaçãoOpcionais
O que pode entrar no escopo
- Filtros absolutos HEPA H13 ou H14 (opcional)
- Umidificação por vapor ou sistema adiabático (opcional)
Caixa de Filtro Terminal
Mobiliário em InoxOrçamento da Unidade de Tratamento de Ar
Mande as medidas da sala e a aplicação. O time comercial responde com proposta e escopo de documentação declarado.
