Fluxo laminar

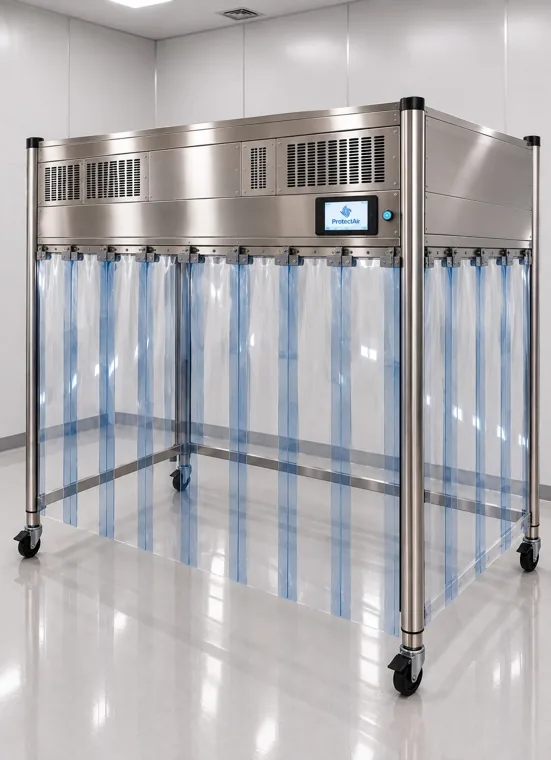

Fluxo Laminar Vertical Modular
Módulo de fluxo vertical unidirecional para compor áreas classificadas ISO 5 sobre linhas de envase, máquinas e pontos críticos de processo. Instalação isolada ou em conjunto, conforme o projeto.
O essencial
A leitura que antecede a ficha técnica
Aplicação
Processos de envase em laboratórios, farmacêuticas, cosméticas e alimentícia. Compõe áreas ISO 5 sobre linhas e máquinas.
Filtragem
Pré-filtro G4 plissado e filtro absoluto HEPA H14, com eficiência mínima de 99,995% para partículas de 0,3 µm.
Construção
Modular, em inox AISI 304 polido ou aço carbono com pintura eletrostática branca, com acabamento sanitário.
Automação
CLP com IHM touchscreen, ajuste individual dos ventiladores EC e integração com sistemas supervisórios.
As áreas listadas são as mais frequentes no material técnico. O mesmo equipamento atende outros processos; descreva a sua aplicação ao comercial para confirmar o modelo adequado.
Dados do equipamento
Especificações técnicas
Transcritas da ficha técnica oficial do equipamento.
| Item | Especificação |
|---|---|
| Fluxo de ar | Vertical Unidirecional |
| Pré-filtro | G4 Plissado |
| Filtro Final | HEPA H14 |
| Eficiência do filtro HEPA | ≥ 99,995% para partículas de 0,3 µm |
| Motorização | Motor eletrônico EC |
| Velocidade média do fluxo | 0,45 m/s ±20% |
| Iluminação | LED 6500K |
| IHM | Touchscreen 4,3" |
| Construção | Inox AISI 304 polido / Aço carbono com pintura branca |
| Área interna | Aço inox AISI 304 polido |
| Alimentação elétrica | 220V Monofásico |
| Frequência | 60 Hz |
| Potência | Conforme modelo |
| Ruído operacional | ≤ 65dB |
| Normas de referência | ISO 14644-1 / NBR 14644-1 |
A ficha técnica completa, com desenho dimensional e a configuração aplicada ao seu processo, sai pelo comercial.
Pedir a ficha completa no WhatsAppDimensões
Tabela dimensional
| MODELO | L (mm) | L1 (mm) | C (mm) | C1 (mm) | POTÊNCIA (W) |
|---|---|---|---|---|---|
| FLVU 0609 | 623 | 570 | 928 | 875 | 250 |
| FLVU 0612 | 623 | 570 | 1283 | 1233 | 250 |
| FLVU 1209 | 978 | 928 | 1303 | 1253 | 400 |
| FLVU 1212 | 1283 | 1233 | 1303 | 1253 | 400 |
| FLVU 1809 | 978 | 928 | 1936 | 1886 | 600 |
| FLVU 1812 | 1283 | 1233 | 1936 | 1886 | 600 |
| FLVU 1818 | 1913 | 1863 | 1936 | 1886 | 900 |
| FLVU 1824 | 1936 | 1886 | 2523 | 2473 | 1200 |
| FLVU 2424 | 2523 | 2473 | 2569 | 2519 | 1500 |
Medidas em milímetros. L e C: dimensões externas; L1 e C1: dimensões internas úteis. A altura pode variar de acordo com o projeto. Dimensões personalizadas sob consulta.
Documentação garantida
O que acompanha o equipamento, e o que continua depois
A documentação de qualificação entra no sistema da qualidade do cliente e vira prova de inspeção. Ela acompanha este equipamento, declarada em proposta.
- DQQualificação de projeto: desenhos, especificação técnica e requisitos de usuário.
- IQQualificação de instalação: verificação física, conexões, manuais e documentos de fabricante catalogados.
- OQQualificação de operação: ensaios documentados dentro das faixas definidas.
- PQQualificação de desempenho: ensaios em condição real de uso.
E depois da entrega
Certificação anual garantida, com ensaios de velocidade de fluxo, contagem de partículas e integridade dos filtros. Troca de filtro e reposição de peças com quem fabricou o equipamento.
Falar sobre qualificaçãoOpcionais
O que pode entrar no escopo
- Conector RJ45 Ethernet para comunicação em rede
- IHM touchscreen 7" para melhor visualização, operação e monitoramento
- Tomadas auxiliares adicionais conforme necessidade do processo
- Rodízios com trava
