Fluxo laminar

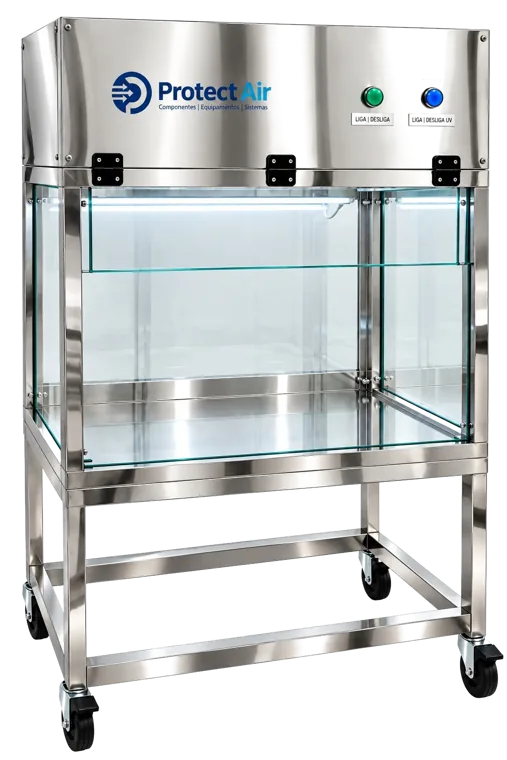

Cabine de Fluxo Laminar Vertical
Fluxo vertical unidirecional sobre a área de trabalho, em versões para 1 ou 2 operadores. Pré-filtro G4, filtro absoluto HEPA H14 e lâmpada UV germicida para descontaminação do ambiente de trabalho.
O essencial
A leitura que antecede a ficha técnica
Aplicação
Laboratórios, microbiologia, cultura de células e processos em ambiente controlado. Proteção do produto e do processo.
Filtragem
Pré-filtro G4 plissado e filtro absoluto HEPA H14, com eficiência mínima de 99,995% para partículas de 0,3 µm.
Construção
Inox AISI 304 polido ou aço carbono com pintura eletrostática, visor em vidro temperado e lâmpada UV germicida.
Versões
1 operador (CFLV 90, 120 e 180) ou 2 operadores (CFLV 90 e 120), com comandos independentes de equipamento e UV.
As áreas listadas são as mais frequentes no material técnico. O mesmo equipamento atende outros processos; descreva a sua aplicação ao comercial para confirmar o modelo adequado.
Dados do equipamento
Especificações técnicas
Especificações comuns às versões de 1 e 2 operadores, transcritas da ficha técnica oficial. Confirme os detalhes de cada versão no PDF correspondente.
| Item | Especificação |
|---|---|
| Fluxo de ar | Vertical Unidirecional |
| Pré-Filtro | G4 Plissado |
| Filtro Final | HEPA H14 |
| Eficiência do filtro HEPA | ≥ 99,995% para partículas de 0,3 µm |
| Motorização | Motor eletrônico EC |
| Velocidade média do fluxo | 0,45m/s ±20% |
| Iluminação | LED |
| UV | Germicida |
| Construção | Inox AISI 304 polido / Aço carbono com pintura branca |
| Área interna | Aço inox AISI 304 polido |
| Alimentação elétrica | 220V |
| Frequência | 60 Hz |
| Potência | Conforme modelo |
| Ruído operacional | ≤ 70dB |
| Normas de referência | ISO 14644-1 / NBR 14644-1 |
A ficha técnica completa, com desenho dimensional e a configuração aplicada ao seu processo, sai pelo comercial.
Pedir a ficha completa no WhatsAppDimensões
Tabela dimensional
1 operador
| MODELO | LARGURA EXT | PROFUND EXT | ALTURA EXT | LARGURA INTERNA | PROFUND INTERNA | ALTURA INTERNA | POTÊNCIA W |
|---|---|---|---|---|---|---|---|
| CFLV 90 | 975 | 600 | 1940 | 963 | 594 | 600 | 190W |
| CFLV 120 | 1280 | 600 | 1940 | 1268 | 594 | 600 | 360W |
| CFLV 180 | 1890 | 600 | 1940 | 1878 | 594 | 600 | 540W |
2 operadores
| MODELO | LARGURA EXT | PROFUND EXT | ALTURA EXT | LARGURA INTERNA | PROFUND INTERNA | ALTURA INTERNA | POTÊNCIA W |
|---|---|---|---|---|---|---|---|
| CFLV 90 | 975 | 600 | 1940 | 963 | 594 | 600 | 190W |
| CFLV 120 | 1280 | 600 | 1940 | 1268 | 594 | 600 | 360W |
Medidas em milímetros, dimensões externas com altura total incluindo rodízios. Potência conforme configuração padrão do equipamento.
Documentação garantida
O que acompanha o equipamento, e o que continua depois
A documentação de qualificação entra no sistema da qualidade do cliente e vira prova de inspeção. Ela acompanha este equipamento, declarada em proposta.
- DQQualificação de projeto: desenhos, especificação técnica e requisitos de usuário.
- IQQualificação de instalação: verificação física, conexões, manuais e documentos de fabricante catalogados.
- OQQualificação de operação: ensaios documentados dentro das faixas definidas.
- PQQualificação de desempenho: ensaios em condição real de uso.
E depois da entrega
Certificação anual garantida, com ensaios de velocidade de fluxo, contagem de partículas e integridade dos filtros. Troca de filtro e reposição de peças com quem fabricou o equipamento.
Falar sobre qualificação
Fluxo Laminar Horizontal
Fluxo Vertical ModularOrçamento do Fluxo Laminar Vertical
Mande as medidas da sala e a aplicação. O time comercial responde com proposta e escopo de documentação declarado.
